Installatietekening
laten moduleren in 3D

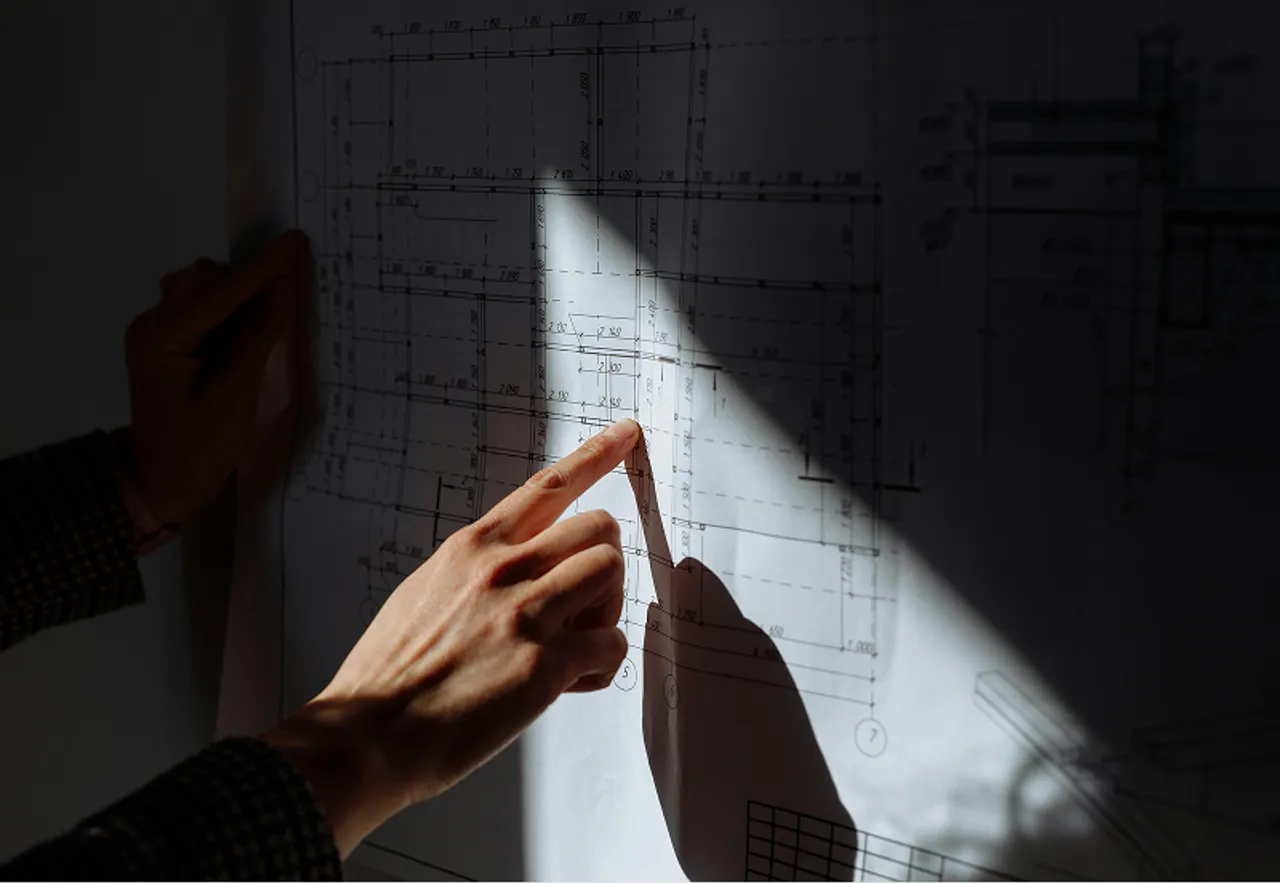

Een installatietekening is een technische tekening waarop precies staat aangegeven waar onderdelen van een installatie komen. Denk bij een elektrotechnische installatie aan de positie van kabels, schakelaars, wandcontactdozen, verlichting, verdeelkasten en andere componenten. Dit maakt het werk inzichtelijk en voorkomt fouten tijdens de uitvoering. Voor kleinere projecten is een installatietekening niet altijd nodig, maar het kan alsnog nuttig zijn om werkzaamheden beter af te stemmen en verrassingen op de bouw te voorkomen.

Een installatietekening is belangrijk om het installatieproces soepel te laten verlopen. Het geeft de monteurs duidelijke instructies en zorgt ervoor dat alle betrokken partijen hetzelfde uitgangspunt hebben. Daarnaast helpt het om te controleren of alle wensen en behoeften zijn meegenomen. Een klein voorbeeld: zonwering. Die moet vaak elektrisch bediend worden, maar elektra daarvoor wordt regelmatig vergeten. Door dit in een vroeg stadium visueel te maken, kun je daar op tijd over sparren en voorkom je verrassingen tijdens de uitvoering. Ook voor vergunningsaanvragen, opleverdocumentatie en toekomstige uitbreidingen is een goede installatietekening van grote waarde.

Wij leveren installatietekeningen standaard aan in PDF voor beoordeling en in DWG voor technische verwerking. Afhankelijk van het project kunnen we ook werken met Revit- en BIM-formaten zoals RVT (Revit projectbestand), RFA (Revit families), IFC (open BIM-uitwisseling), NWC en NWD (Navisworks), DXF of GBXML (voor duurzaamheidsanalyses). Heeft u liever een geprinte versie op schaal? Ook dat is geen enkel probleem. Wij zorgen voor een duidelijke afdruk die direct gebruikt kan worden op de bouw of tijdens overleg. Het aanleverformaat stemmen we altijd af op de wensen van de opdrachtgever en de eisen van het project.

Ja, wij werken regelmatig samen met andere partijen binnen een project, zoals aannemers, architecten, installateurs en projectleiders. Daarnaast hebben we vaak contact met leveranciers, concollega’s en andere betrokken bedrijven. Wij geloven in de kracht van samenwerking. Iedereen start vanaf het nulpunt. Bouwen doe je samen. Door kennis te delen en goed af te stemmen, zorgen we voor een efficiënt proces en een resultaat dat klopt in de praktijk én op papier.
